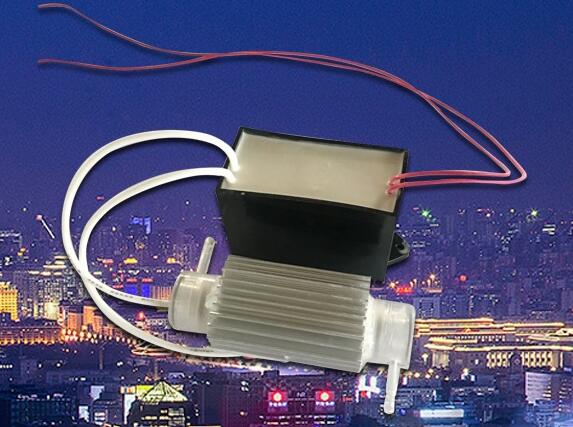

今天老師帶大家詳細了解下臭氧發生器原理，內附圖片讓您更徹底的了解
小型臭氧發生器是怎么產生臭氧的。
一、小型臭氧發生器原理劃分方式：
高壓放電式、紫外線照射式、電解式。
二、高壓放電式小型臭氧發生器原理:
這種小型臭氧發生器是使用一定頻率的高壓電流制造高壓電暈電場，使電場內或電場周?chē)难醴肿影l(fā)生電化學反應，從而制造臭氧。這種臭氧發生器具有技術成熟、工作穩定、使用壽命長、臭氧產量大（單機可達
1Kg/h）等優點，所以是國內外相關行業使用最廣泛的臭氧發生器。
三、紫外線照射式臭氧發生器原理：
這種小型臭氧發生器是使用一定頻率的高壓電流制造高壓電暈電場，使電場內或電場周?chē)难醴肿影l(fā)生電化學反應，從而制造臭氧。這種臭氧發生器具有技術成熟、工作穩定、使用壽命長、臭氧產量大（單機可達
1Kg/h）等優點，所以是國內外相關行業使用最廣泛的臭氧發生器。
四、電解式小型臭氧發生器原理：
電解式小型臭氧發生器通常是通過電解純凈水而產生臭氧。這種發生器能制取高濃度的臭氧水，制造成本低，使用和維修簡單。但由于有臭氧產量無法做大、電極使用壽命短、臭氧不容易收集等方面的缺點，其用途
范圍受到限制。目前這種發生器只是在一些特定的小型設備上或某些特定場所內使用，不具備取代高壓放電式發生器的條件。
五、臭氧的在泳池水處理時投加方式：
分流量投加
分流量投加通常用裝在旁流管上的射流器把臭氧導入水中，為了保證射流器的進水壓力，在旁流管上安裝管道泵加壓。射流器后的水和臭氧混合液從上側進入反應罐充分接觸后從下側出水與游泳池循環水主管相
接。旁流管中的水在高臭氧濃度下消毒后再和主管中的水混合并產生氧化反應。商業游泳池水循環周期采用6h，旁流管水流量為循環水主管流量的15%～25%，可保證臭氧在進入主管線前有足夠的傳質效率和足夠的接
觸時間。臭氧發生器產量(g/h)= 循環水流量(m3/h)× 臭氧投加濃度(g/m3)。
反應罐用來使水中無機和有機污染物被溶解的臭氧氧化并進行消毒殺菌，反應罐上部的排氣閥應與臭氧破壞裝置連接使在進入大氣前除去未溶解的臭氧。
【反應罐的容積按下式確定：】
反應罐容積(m3)= 循環水流量(m3/h)× 旁流水百分比(%)× 反應時間。
在游泳池水溫度范圍內，池水中溶解的飽和濃度遵循亨利定律，臭氧發生產氣中臭氧濃度越高，水中飽和濃度也越高，溶解臭氧的傳質平衡濃度也越高，消毒性能越好。在選擇臭氧發生器時應考慮到這一點。
2.全流量投加
【全循環流量飽和臭氧消毒系統】
其特點是：游泳池全部循環水量，經過砂濾后，注入0.8～1.2ppm的O3經過反應罐進行不少于2分鐘的接觸反應，再進入活性碳對殘余臭氧和其它雜質、異味進行過濾吸附，然后回到游泳池。
目前世界級、國家級競賽游泳池及池水衛生要求很高，人數負荷很高的游泳池和水上游樂池、宜采用這種循環水過濾與殘余臭氧吸附過濾分開設置的全部循環水進行消毒的全流量臭氧消毒系統。
六、小型臭氧發生器設計要點：
1.使用高介電常數的材料制造電極，提高加工精度。
2.改善冷卻條件，采用水冷或雙極冷卻。
3.降低氣源露點，提高氣源潔凈度。
4.提高臭氧電源的驅動頻率，降低電耗。
5.采用智能控制，并對運行工況再線監測。
七、小型臭氧發生器如何選型：
1.確定小型臭氧發生器的型號即臭氧產量
采購臭氧發生器時首先要確定其使用用途，是用于空氣滅菌除味還用于水處理。用于空氣處理時可選擇低濃度經濟型的開放式臭氧發生器，它包括有氣源開放式和無氣源開放式兩種最好選有氣源機型。該類臭氧
發生器結構簡單價格低廉，但工作時溫度和濕度影響臭氧發生量。上述開放式臭氧發生器屬最簡單的臭氧裝置，對于要求高的場所空氣處理也應選擇高濃度臭氧發生器。空氣處理時按20-50mg/m3標準投放，食品藥品
行業選高值。可根具空間大小換算即得出臭氧的總用量(即臭氧發生器產量)。用于水處理時必須選購高濃度臭氧發生器(臭氧濃度大于12mg/L)，低濃度臭氧處理水是無效的。高濃度臭氧發生器為標準配置含氣源及氣
源處理裝置和臭氧發生裝置。小型的可設計成一體式機型產量在5-200g/h間，大中型臭氧發生器基本以機組形式存在。
2.鑒別小型臭氧發生器的品質
小型臭氧發生器品質的優劣可從制造材料、系統配置、冷卻方式、工作頻率、控制方式、臭氧濃度、氣源和電能消耗指標等多方面鑒別。優質的臭氧發生器應是高介電材料制造、標準配置(含氣源和凈化裝置)、
雙電極冷卻、高頻驅動、智能控制、高臭氧濃度輸出、低電耗和低氣源消耗。
3.性價比
優質的臭氧發生器從設計到配置及制造材料均按其標準進行，成本遠高于低檔發生器和低配置發生器。但優質臭氧發生器性能非常穩定，臭氧濃度和產量不受環境因素影響。而低配置臭氧發生器工作時受環境影
響較大，溫度和濕度的增加可使臭氧產量和濃度大幅度下降，影響處理效果。選購時應對其售價和性能進行綜合比評。
4.防止誤區
A.了解臭氧發生器是否含氣源，含氣源發生器和不含氣源發生器造價相差很大。如果通過價格優勢采購了無氣源的臭氧發生器，你還需自配氣源裝置最終可能要多花錢。B.了解發生器的結構形式，是否可以連續
運行，臭氧輸出濃度等指標。例如需要一臺臭氧發生器用于凈水處理，若誤選了開放式臭氧發生器那是無法使用的。D確認臭氧發生器額定標注產量，是使用空氣源標注的還是使用氧氣源時標注的產量。因?yàn)槌粞醢l(fā)生
器使用氧氣源時臭氧產量比使用空氣源時大一倍，兩者的造價相差近一倍。選購臭氧發生器時供求雙方應全方位溝通避免走入誤區，切勿以價格為主要參考依據衡量臭氧發生器。
5.備用機
對于連續工作不許停機的場所，選購臭氧發生器時應有備用機。按兩用一備，一用一備的原則購置。備用機組主要在設備維護或修理過程中交替使用，避免停機維護影響正常生產.
以上就是小型臭氧發生器原理介紹以及圖片說明，希望對您有所幫助，更多資訊盡在小型臭氧發生器網，請繼續瀏覽，獲取更多相關知識！！
